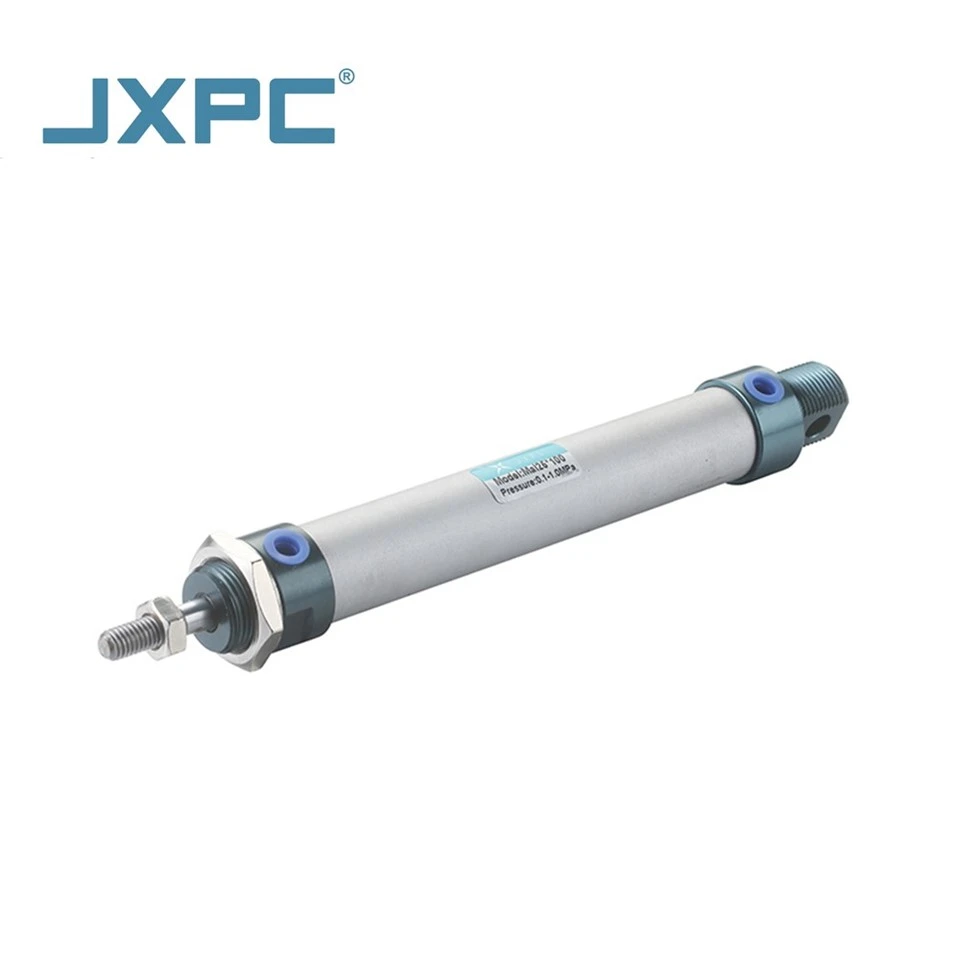

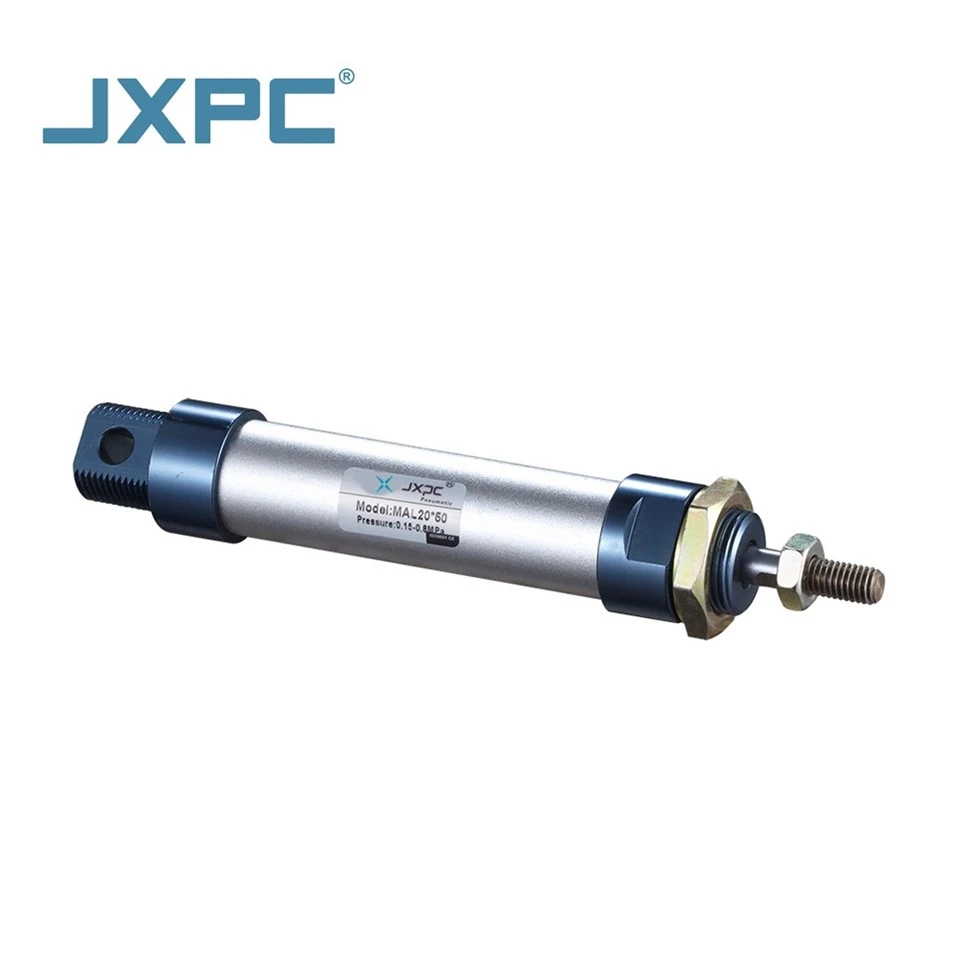

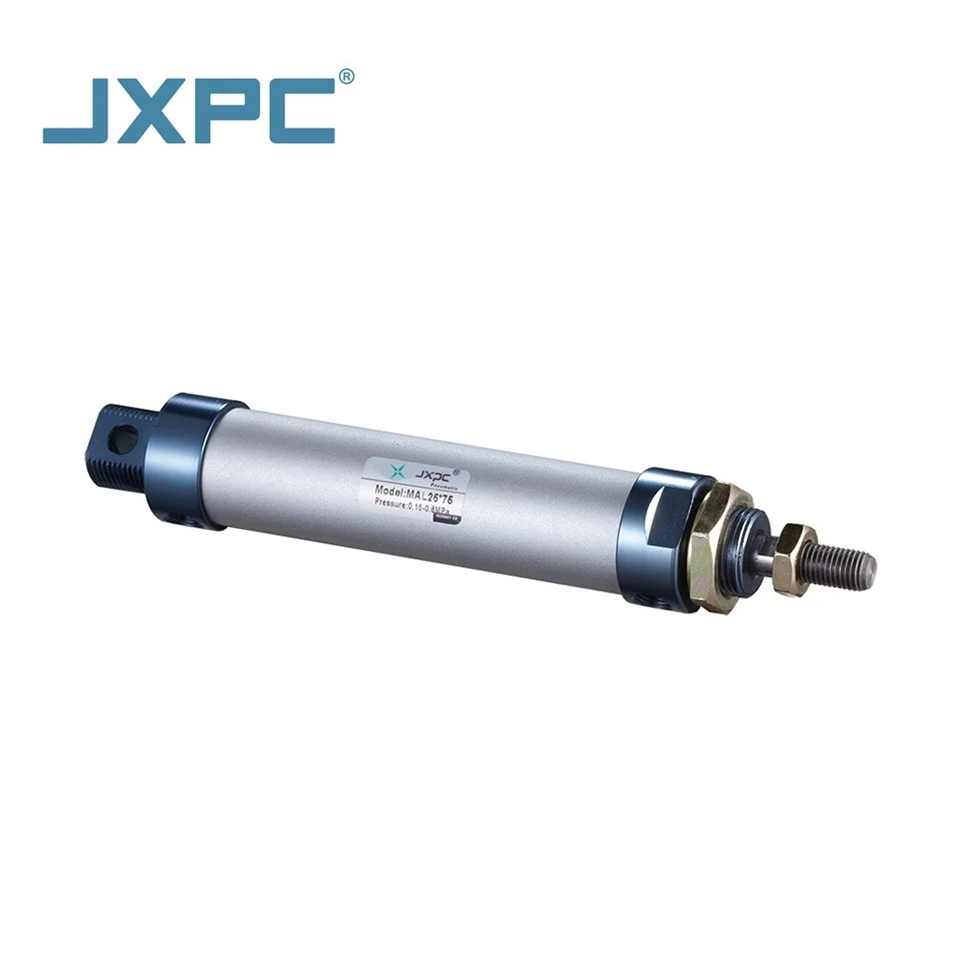

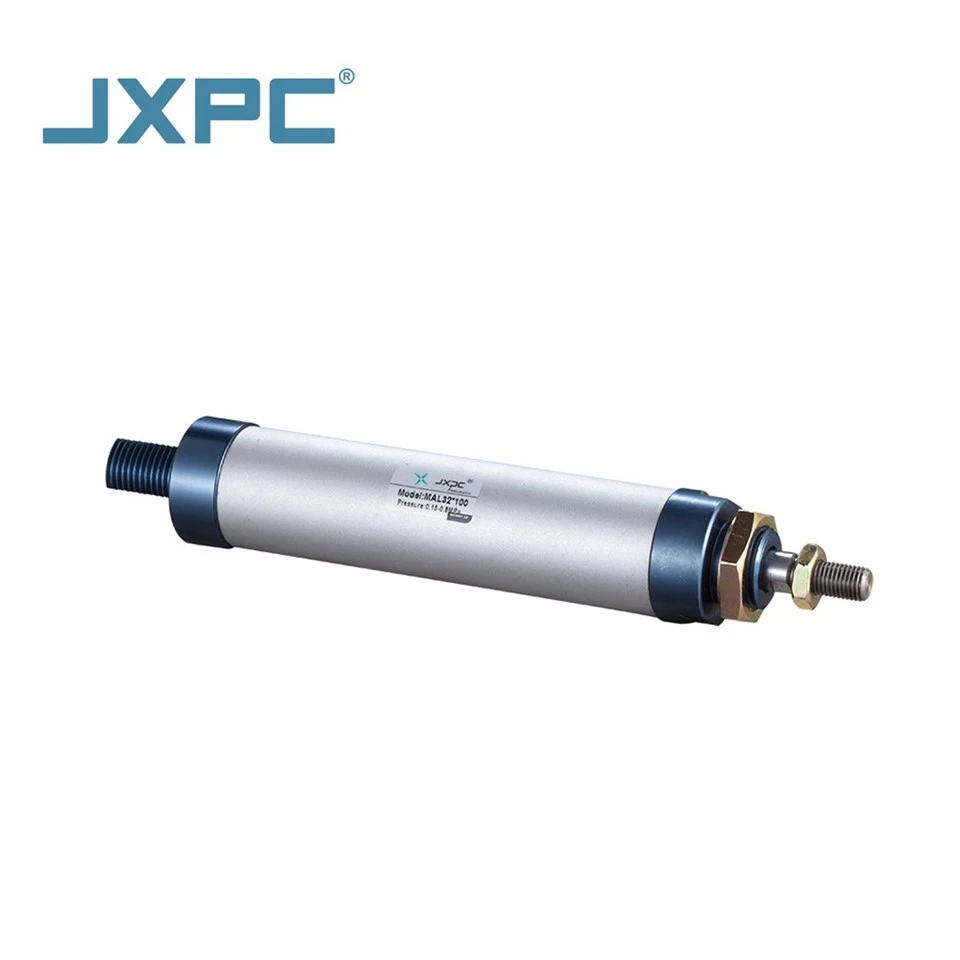

Mal aluminiumsrunde mini -cylinder

Mal-serien Aluminiumscylinder er en højtydende pneumatisk aktuator designet specifikt til industrielle automatiseringsscenarier. Det er lavet af ADC12 aluminiumslegering. Det har egenskaberne ved høj effektivitet, holdbarhed og fleksibilitet. Det er vidt brugt i maskinerfremstilling, logistik sortering, bilmontering og andre felter.

Send forespørgsel

Beskrivelse

1. Arbejdsprincip

Mal Series aluminiumcylinder er en pneumatisk aktuator med trykluft som strømkilde. Gennem den frem- og tilbagegående bevægelse af stemplet i aluminiumslegeringscylinderen omdannes lufttryksenergien til mekanisk energi for at drive den eksterne belastning til fuldstændig lineær bevægelse. Dets arbejdsprincip er som følger:

·Indtag og skub: Trykluft kommer ind i cylinderen skiftevis gennem magnetventilkontrollen for at skubbe stempelstangen til at udvide eller trække sig tilbage.

·Energikonvertering: Lufttrykket virker på stempeloverfladen for at generere drivkraft, og drivkraften er proportional med arbejdstrykket og stempelområdet.

·Buffermekanisme: Når stemplet nærmer sig afslutningen af slagtilfælde, absorberes den kinetiske energi af PAD -bufferen (fysisk stødabsorption) eller luftbufferen (luftstrømnings throttling) for at reducere påvirkningen og støjen.

2. funktioner

·Let design

Cylinderen er lavet af ADC12-aluminiumslegering og stempelstangen er lavet af 45# carbonstål, som er velegnet til højhastigheds- og højfrekvente applikationer.

·Højhastighedsydelse

Hastighedsområdet er 50 ~ 800 mm/s, der imødekommer behovene for hurtig frem- og tilbagegående bevægelse, og pufferdesignet sikrer en jævn drift.

·Buffermekanisme:

PAD -buffering: Fysiske gummipuder bruges til at absorbere påvirkningen i slutningen af stemplet med en simpel struktur og let vedligeholdelse.

Luftbuffering: Brug af justerbare lufthuller til at danne omvendt tryk for at opnå påvirkningsfri og glat bremsning, der er egnet til højhastighedsscener.

·Bred tryktilpasning

Arbejdstryk 1 ~ 10bar under hensyntagen til energibesparelse med lavt tryk og højtryk og høje trykkrav.

3. Anvendelsesfordele

·Høj effektivitet og energibesparelse: Lav friktionsdesign reducerer energiforbruget, hurtig responshastighed, egnet til højfrekvent drift af automatiserede samlebånd.

·Fleksibel installation: Giv en række installationsmetoder (flangetype, trunnionstype, fodtype), der er egnet til komplekse mekaniske strukturer.

·Nem vedligeholdelse: Modulær design, aftagelig cylinder, praktisk til hurtig udskiftning af tætninger og tilbehør, hvilket reducerer nedetid.

·Aluminiumslegeringsmateriale med høj omkostningseffektivitet reducerer transport- og behandlingsomkostninger, og design af lang levetid reducerer udskiftningsfrekvensen.

4. typiske applikationsscenarier

Industriel automatisering; robotgribning og positionering; Monteringslinje Arbejdsstof Push; Stemplingsmaskinens fodringsmekanisme; emballage og logistik; Kartonforseglingsmaskine Pressende enhed; sortering af systemvejledningskontrol; bilproduktion; svejsningsrobotassisteret positionering; Belægningslinjedøråbning og lukning af kontrol; Fyldningsudstyrsventilåbning og lukning (fedtkvalitetsfedt er påkrævet).

5. Installationsvejledning

·Installationsretning

Lodret eller vandret installation foretrækkes for at undgå vipping og forårsage excentrisk slid af stempelstangen.

Sørg for, at cylinderaksen er i overensstemmelse med belastningsbevægelsesretningen for at reducere sidekraften.

·Luftforbindelse

Brug hurtigforbindelsesstik eller gevindforbindelser, og grænsefladen skal forsegles og lækkesæt (trådforseglingen anbefales).

Installer et filtertryk, der reducerer ventilen i den forreste ende af luftkilden for at sikre, at lufttrykket er stabilt inden for området 1 ~ 10bar.

·Bufferjustering

Enden af luftbuffercylinderen er udstyret med en justeringsskrue, der styrer udstødningsstrømmen ved at rotere (med uret for at øge bufferkraften).

·Belastningsmatching

Det anbefales at bruge et flydende led i slutningen af stempelstangen for at kompensere for installationsfejl.

I højhastighedsscenarier skal belastningsinertien beregnes for at undgå at overskride cylinderens tilladte kinetiske energi.

6. Instruktioner til brug og vedligeholdelse

·Betjeningspecifikationer

It is strictly forbidden to operate under overpressure (>10bar) eller undertryk (<1bar) to prevent damage to the seal.

Det anbefales at justere hastighedskontrollen gennem gashåndtaget for at undgå pludseligt chok.

·Bufferjustering

Forøg gradvist hastigheden under den første idriftsættelse, og finjusterer samtidig pufferventilen, indtil påvirkningen lyden forsvinder.

·Regelmæssig vedligeholdelse

Kontroller regelmæssigt, om stempelstangoverfladen er ridset og rengør støvringen.

Tilsæt regelmæssigt fedt.

·Miljøbehov

Arbejdstemperatur: -5 grad ~ +70 grad, undgå høj temperatur, der forårsager aldring af tætningen.

Det er forbudt at bruge direkte i stærk syre, stærk alkali eller ledende støvmiljø.

·Fejlhåndtering

Langsom handling: Kontroller, om luftkildens tryk er utilstrækkeligt, eller rørledningen er blokeret.

Lækage: Udskift den beskadigede tætning, eller spænd forbindelsesdelene.

MAL-aluminiumscylindre er lette, korrosionsbestandige og meget lydhøre kombineret med fleksible bufferkonfigurationer, hvilket gør dem til en effektiv og pålidelig effektløsning til automatiseringsudstyr. Korrekt installation og regelmæssig vedligeholdelse kan forbedre udstyrets samlede ydelse markant og reducere omkostningerne ved hele livscyklussen.

7. Specifikation:

Bore (mm)	16	20	25	32	40
Arbejdsmedium	Filtreret luft (<=40μ)
Rørtype	Alumium runde rør
Portstørrelse	M5X0.8	G1/8			G1/4
Stempelstang φ (mm)	6	8	10	12	16
Stempelstangtråd	M6 x 1.0	M8 x 1.25	M10 x 1.25	M10 x 1.25	M12 x 1.25
Arbejdstryk (bar)	1… 7 bar	1 ... 10 bar
Hastighedsområde (mm/s)	30… 800 mm/s
Std. Slagområde (MM)	25…500	25…600	25…800	25…800	25…800
Pude slagtilfælde (mm) -malc	21	28	29	28	29
